超级锥型橡胶护舷

产品简介

超级锥形橡胶护舷产品编号：Fendersys-CT产品主要特征：高吸能量，低反力；卓越的多方向角度性能；由于内应力分散在整个护舷，故具有高耐久性；尺寸范围广泛；易于安装；产品主要应用：集装箱船泊位；石油和天然气体运输船泊位；杂货船泊位；滚装船和邮轮泊位；造船厂泊位；多用途靠泊码头；产品规格：规格型号尺寸(mm)D1D2/p>

产品型号：Fendersys-CT

访问量：181

产品咨询 +86-024-54077398

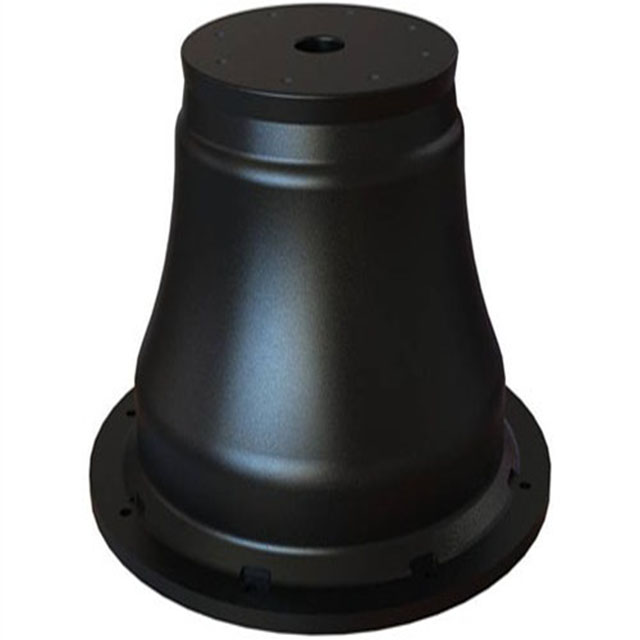

超级锥形橡胶护舷

产品编号：Fendersys-CT

产品主要特征：

高吸能量，低反力；
卓越的多方向角度性能；
由于内应力分散在整个护舷，故具有高耐久性；
尺寸范围广泛；
易于安装；

产品主要应用：

集装箱船泊位；
石油和天然气体运输船泊位；
杂货船泊位；
滚装船和邮轮泊位；
造船厂泊位；
多用途靠泊码头；

产品规格：


规格型号	尺寸(mm)
规格型号	D1	D2	H	h	d 1	d 2	φD	Md
CT600H	810	900	600	27	390	510	6-φ30	6-M24
CT700H	945	1050	700	32	455	595	6-φ38	6-M30
CT800H	1080	1200	800	36	520	680	6-φ44	6-M36
CT900H	1215	1350	900	41	585	765	6-φ44	6-M36
CT1000H	1350	1500	1000	45	650	850	6-φ50	6-M42
CT1100H	1485	1650	1100	49.5	715	935	6-φ50	6-M42
CT1200H	1620	1800	1200	54	780	1020	8-φ50	6-M42
CT1300H	1755	1950	1300	58.5	845	1105	8-φ56	8-M48

说明：其他尺寸规格，可根据客户要求生产；

产品性能曲线：

R:KN E:KN.M		RS		RH		RO
R:KN E:KN.M		70%	72%	70%	72%	70%	72%
CT600H	R	410	459	320	362	250	285
CT600H	E	139	144	105	109	78	81
CT700H	R	560	627	450	508	360	410
CT700H	E	218	226	166	172	129	134
CT800H	R	720	806	570	644	450	513
CT800H	E	324	336	245	255	189	196
CT900H	R	930	1041	740	836	590	672
CT900H	E	465	482	355	369	271	282
CT1000H	R	1160	1300	920	1040	730	832
CT1000H	E	626	650	478	490	365	380
CT1100H	R	1400	1568	1120	1265	890	1014
CT1100H	E	826	858	638	664	489	509
CT1200H	R	1650	1848	1300	1469	1040	1185
CT1200H	E	1056	1097	806	839	624	650
CT1300H	R	1950	2184	1560	1762	1240	1413
CT1300H	E	1346	1399	1029	1072	793	827

说明：性能公差±10%

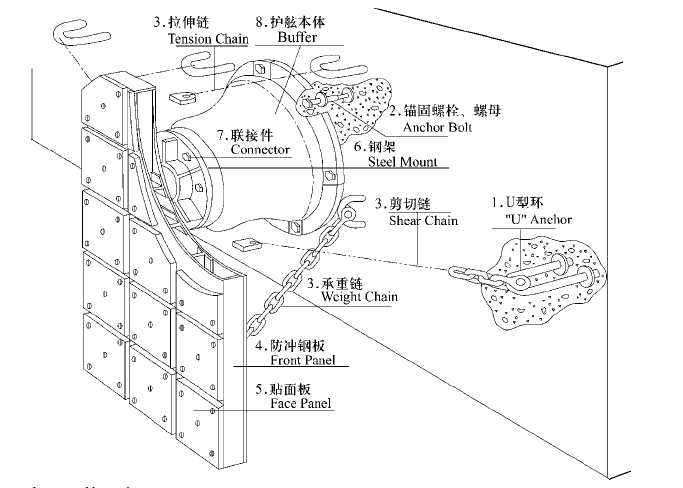

产品安装：


名称		用途	材质
防冲板		将地面压，保护护舷本体和船体	SS400 Painted Or Q345B
贴面板		减少摩擦系数，保护船体	超高分子聚乙烯
U型环		吊挂链条	SS400H.D.G SUS304 SUS316 SUS316L
预埋件	预埋螺母	固定橡胶护舷与码头	SS400H.D.G SUS304 &SS400H.D.G SUS316&SS400H.D.G SUS316L&SS400H.D.G
	螺栓
	垫片
	地脚板
	地脚杆
防冲板连接件	气密螺母	连接橡胶护舷与防冲板	SS400H.D.G SUS304 SUS316 SUS316L
	螺栓
	垫片
贴面板连接件	气密螺母	连接贴面板与防冲板	SS400H.D.G SUS304 SUS316 SUS316L
	螺栓
	垫片
链条	水平链	防止橡胶护舷剪切变形	SS400H.D.G
	垂直链	限制橡胶护舷拉伸
	吊挂链	牵拉防冲板

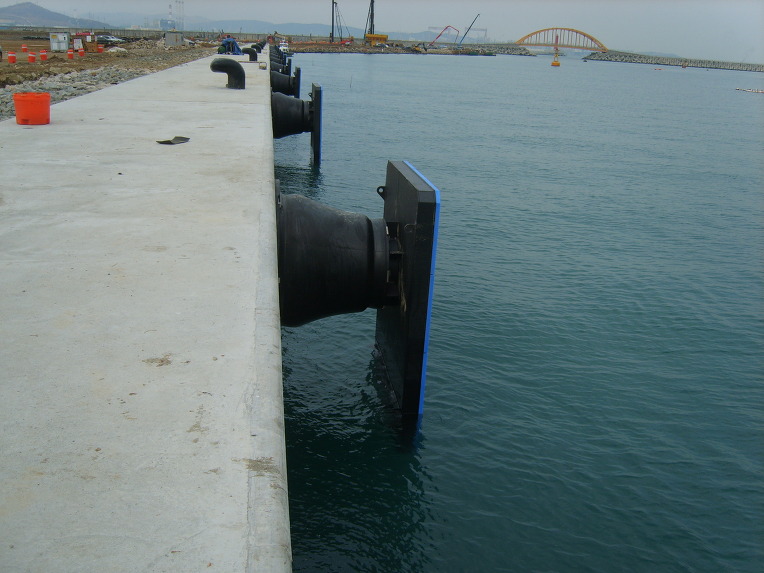

工程案例：
