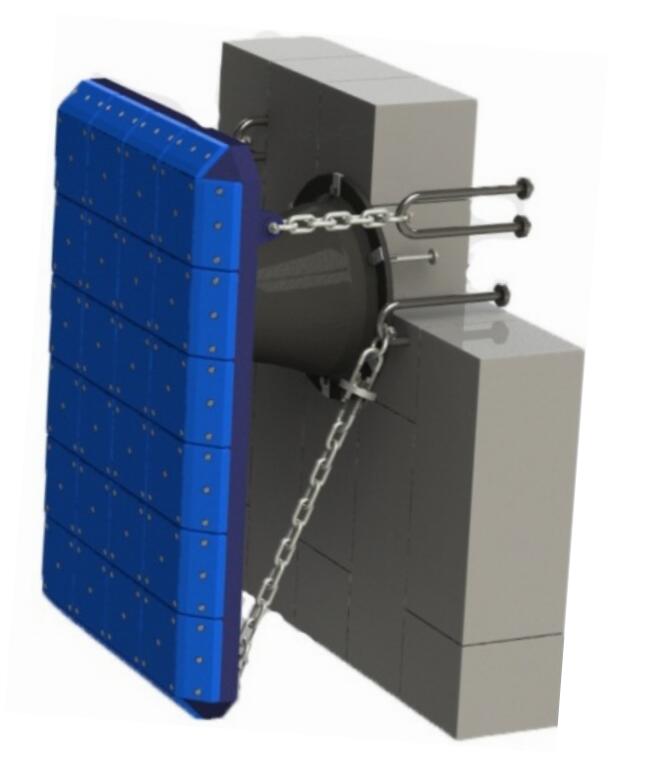

超级锥型橡胶护舷配件

产品简介

超级锥型橡胶护舷配件产品编号：Fendersys-CT-1预埋件（连接护舷与码头）1.新建码头预埋件规格型号螺栓预埋螺母，地角板，地脚杆垫片DHJSeabLTGmNnPQURVCT6002415655536651003001070651985334751528CT7003019857042751203601080751995375351534CT80036239075448512544012908524106406061540CT90036239075448512544012909028/p>

产品型号：Fendersys-CT-1

访问量：75

产品咨询 +86-024-54077398

超级锥型橡胶护舷配件

产品编号：Fendersys-CT-1

预埋件（连接护舷与码头）

1.新建码头预埋件


规格型号	螺栓				预埋螺母，地角板，地脚杆						垫片
规格型号	D	H	J	S	e	a	b	L	T	G	m	N	n	P	Q	U	R	V
CT600	24	15	65	55	36	65	100	300	10	70	65	19	85	33	47	5	15	28
CT700	30	19	85	70	42	75	120	360	10	80	75	19	95	37	53	5	15	34
CT800	36	23	90	75	44	85	125	440	12	90	85	24	106	40	60	6	15	40
CT900	36	23	90	75	44	85	125	440	12	90	90	28	115	40	69	6	25	40
CT1000	42	26	100	80	60	85	130	500	12	100	95	28	126	43	77	6	25	46
CT1100	42	26	100	80	60	85	130	500	12	100	95	28	134	43	85	6	25	46
CT1200	42	26	110	80	60	95	140	500	12	110	105	31	144	46	92	6	30	46
CT1300	48	30	120	95	65	100	150	570	12	115	115	31	158	52	100	6	30	52

2.维修码头


规格型号	MD	螺母	垫片							数值螺栓
规格型号	MD	H	m	N	n	P	U	V	R	a	L	A
CT600	M24	22	65	20	80	28	5	28	15	55	280	30
CT700	M30	26	80	20	93	33	5	34	15	65	360	38
CT800	M30	26	85	24	102	35	5	34	15	70	360	38
CT900	M30	26	90	24	111	35	6	34	15	75	360	38
CT1000	M36	30	100	26	126	43	6	40	25	90	440	46
CT1100	M42	34	100	26	134	43	6	46	25	95	510	55
CT1200	M42	34	105	31	144	43	8	46	25	105	510	55
CT1300	M48	38	115	31	158	50	8	52	30	115	600	60

U型环


规格型号	d	R	L	T	G
CT600	55	90	730	20~30	120
CT700	55	90	730	20~30	120
CT800	55	90	730	20~30	120
CT900	60	100	780	25~35	140
CT1000	60	100	780	25~35	140
CT1100	60	100	780	25~35	140
CT1200	65	105	830	25~35	150
CT1300	65	105	830	25~35	150

链条


规格型号	卸扣	链环	螺旋扣
CT600	M25	Ø25	M36
CT700	M32	Ø28	M39
CT800	M32	Ø32	M42
CT900	M36	Ø34	M45
CT1000	M38	Ø36	M48
CT1100	M38	Ø36	M48
CT1200	M42	Ø40	M56
CT1300	M42	Ø40	M56

弹簧链


规格型号	卸扣	链环	链环框架	螺旋扣
CT600	M22	Φ20	M30	M30
CT700	M25	Φ25	M30	M36
CT800	M32	Φ28	M36	M39
CT900	M32	Φ32	M36	M42
CT1000	M30	Φ30	M42	M45
CT1100	M30	Φ30	M42	M48
CT1200	M34	Φ34	M48	M56
CT1300	M36	Φ36	M48	M56
